Jelaskan salah satu bagian dari motherboard..........!


selamat mengerjakan...

Lihat profil user http://tugasku.netgoo.org

2 sistem komputer on Mon Sep 09, 2013 4:11 pm

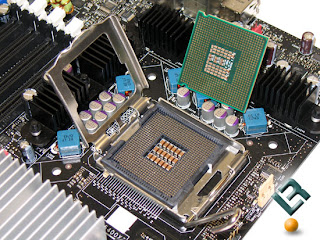

Soket Prosesor adalah tempat dudukan prosesor pada motherboard. Dudukan ini berbentuk segi empat dengan lubang-lubang kecil tempat tertancapnya kaki-kaki (pin-pin) prosesor yang tersusun membentuk matriks 2 dimensi. Susunan, letak, dan jarak antar lubang sama persis dengan susunan, letak, dan jarak antar pin-pin pada prosesor.
Istilah socket (nama lengkapnya adalah soket CPU atau soket prosesor) telah digunakan secara luas dalam dunia komputer untuk menggambarkan konektor yang menghubungkan motherboard dengan prosesor, khususnya untuk tipe komputer desktop dan server. Prosesor yang dimaksud di sini terutama prosesor berarsitektur Intel x86.
Banyak sekali ditemukan soket-soket pada motherboard yang diproduksi menggunakan arsitektur PGA (Pin Grid Array). Seperti telah disinggung di atas, pada soket tersebut banyak lubang-lubang tempat tertancapnya (diselipkannya) pin-pin atau kaki-kaki prosesor yang terletak di sisi bawah permukaan prosesor. Salah satu contoh soket yang menggunakan arsitektur ini adalah:

Soket 5 yang memiliki 296 pin CPGA (Ceramic Pin Grid Array).CPGA Prosesor yang didesain menggunakan sistem koneksi CPGA umumnya berbentuk lempengan persegi. Salah satu permukaannya terbuat dari bahan keramik (ceramic) tempat terpasangnya atau tertancapnya pin-pin prosesor. Bila prosesor dipasang pada soket yang ada di motherboard, pin-pin itulah yang masuk atau menyelip ke lubang soket yang tersedia. Lubang-lubang soket didesain kompatibel dengan pin-pin prosesor baik jarak maupun ukuran lubangnya, sehingga setiap pin bisa tepat terpasang masuk ke setiap lubang soket yang menjadi pasangannya. Jumlah pin pada setiap jenis prosesor belum tentu sama, bergantung varian prosesor dan pabrik pembuatnya. Begitu pula jenis soketnya.
Soket ini digunakan untuk prosesor AMD K5 SSA5.


sumber: mlhttp://evaervina24.blogspot.com/p/blog-page_22.ht Laughing
[size=12]
[/size]



Terakhir diubah oleh agung wahyudi tanggal Mon Sep 16, 2013 12:03 pm, total 5 kali diubah

Lihat profil user

3 CHIPSET on Mon Sep 09, 2013 6:23 pm

Salahsatu bagian dari Mainboard yang sering trouble adalah dibagian Chipset.

Chipset adalah kumpulan IC kecil atau chips ,yang di rancang untuk bekerjasama dan mamiliki fungsi-fungsi tertentu.

Fungsi Umum Chipset adalah mengatur atau sebagai jembatan aliran data/instruksi dari Processor ke RAM dan ke kartu Grafis/VGA.

Chipset ada 2 yaitu :
Chipset Utara. (chipset northbridge)
Chipset Selatan. (chipset southbridge)


Chipset Utara. (chipset northbridge) tugasnya adalah mengatur atau mengkoordinasikan aliran data dari Processor, VGA dan RAM.

Chipset Selatan. (chipset southbridge) tugasnya adalah
mengatur atau mengkoordinasikan aliran data dari piranti I/O, PCI Slot, USB, Etherhet, Audio, Harddisk dan Floppy.



Penyebab rusaknya chipset biasanya terlalu memaksakan komputer bekerja di level berat, contoh game, editing video. jadi jika komputer tidak recomended untuk kerja berat jangan dipaksakan.

Chipset yang terlalu over het (kepanasan) akap cepat mati IC nya. Jika sudah mati susah untuk cari gantinya. dan biasanya ganti satu paket dengan mainboardnya.





Terakhir diubah oleh Ganang Susanto tanggal Wed Sep 11, 2013 7:21 pm, total 1 kali diubah

Lihat profil user

4 Computer Motherboard on Mon Sep 09, 2013 6:34 pm

Motherboard/Papan induk (bahasa Inggris: motherboard) adalah papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti pada PC atau Macintosh dan biasa disingkat dengan kata mobo.


Pengertian lain dari Motherboard atau dengan kata lain mainboard adalah papan utama berupa pcb yang memiliki chip bios (program penggerak), jalur-jalur dan konektor sebagai penghubung akses masing-masing perangkat.

Motherboard yang banyak ditemui dipasaran saat ini adalah motherboard milik PC yang pertama kali dibuat dengan dasar agar dapat sesuai dengan spesifikasi PC IBM.


Motherboard atau disebut juga dengan Papan Induk Motherboard merupakan komponen utama dari sebuah PC, karena pada Motherboard-lah semua komponen PC anda akan disatukan. Bentuk motherboard seperti sebuah papan sirkuit elektronik. Motherboard merupakan tempat berlalu lalangnya data. Motherboard menghubungkan semua peralatan komputer dan membuatnya bekerja sama sehingga komputer berjalan dengan lancar.








“Teknologi tanpa iman itu BUTA.”
lol!
want to see the source click here



Terakhir diubah oleh ajitri tanggal Thu Sep 12, 2013 7:51 pm, total 12 kali diubah

Lihat profil user

5 sistem komputer on Mon Sep 09, 2013 7:15 pm


Apa yang disebut dengan jumper? dan apa fungsi jumper pada komputer?  Jumper merupakan konektor/ penghubung kecil yang berfungsi sebagai penghubung PIN pada komputer. Jumper bisa kita jumpai pada Hardisk Drive IDE dan  Motherboard komputer.


Secara umum fungsi jumper untuk mengkonfigurasi beberapa seting komputer melalui beberapa piranti yang ada pada CPU Komputer.  Seperti seting Motherboard, Hardisk Drive, Sound Card, Pararel, dan lain-lain.  Jumper pada setingan komputer bisa sebagai fungsi Disable dan Enable pada peripheral yang akan di disable maupun di enable.


Seperti contoh jika kita ingin mem pararel 2 buah Hardisk IDE dengan menggunakan 1 kabel,  Jumper disini memiliki peran penting. Dengan seting jumper secara tepat dan benar, 2 buah hardisk bisa kita konfigurasi menjadi Master Drive dan Slave master.


Jumper pada Hardisk Drive

Contoh lain Jumper pada BIOS. Jumper bisa difungsikan untuk meriset (mengembalikan setingan default pada motherboard). Mungkin hal ini sudah umum dilakukan.

Apakah kesalahan pemasangan Jumper pada Hardisk drive bisa menyebabkan komputer jadi rusak?


Pemasangan jumper yang tidak tepat pada hardisk tidak menyebabkan eror. Hanya saja jika terjadi kesalahan pemasangan hardisk tidak bisa terbaca pada BIOS maupun pada Windows pada saat booting.  Pada masing-masing merk hardisk cara seting jumper berbeda-beda. biasanya pada label ada keterangan cara pemasangan jumper. Baik Master, Slave maupun data.

Sumber : http://hardware-id.blogspot.com/2013/02/jumper-dan-fungsi-jumper-pada-komputer.html

Lihat profil user

6 Sistem Komputer on Mon Sep 09, 2013 8:33 pm

RAM (Ramdom Access Memory)





Pengertian RAM adalah sebuah perangkat keras(hardware) yang berfungsi untuk menyimpan data dan arahan program yang akan dan sudah dilaksanakan oleh prosesor. Penyimpanan RAM bersifat sementara,maksudnya setelah komputer dimatikan, RAM akan dikosongkan lalu akan diisi dengan data baru yang diperlukan oleh komputer ketika dinyalakan dan digunakan. Singkatan RAM ialah  Random Access Memory. Berbeza dengan tape magnetik atau disk yang harus diakses secara berurutan, isi dari RAM dapat diakses secara random atau tidak merujuk pada letak datanya. Hal ini yang membuat RAM lebih cepat daripada hard disk atau media penyimpanan yang lain.
pengertian ram
RAM juga disebut sebagai memori utama atau main memory,  memori primer atau primary memory atau memori internal, atau hanya disebut memori, walaupun ada beberapa jenis memori yang terpasang pada komputer tersebut. Fungsi RAM adalah penyokong prosesor dalam pengolahan data dan arahan dimana ia menyimpan data yang akan dan sudah diolah oleh prosesor. Tanpa RAM, sebuah komputer tidak dapat bekerja kerana tidak ada yang menampung input dan output prosesor. RAM dan prosesor harus bekerjasama. Prosesor yang cepat membolehkan RAM yang besar untuk bekerja lebih optimal. Prosesor yang lambat membuatkan RAM yang besar akan menjadi lambat ,meskipun memang ada peningkatan kerja namun tidak signifikan. Untuk itulah ada batasan saiz RAM yang dapat digunakan oleh prosesor. Modul kapasiti RAM dinyatakan dengan bentuk MegaByte(MB), seperti 256 MB, 512 MB, 1 GB, 2 GB dan seterusnya.

Jenis-Jenis RAM
Jenis-jenis RAM antara lain:

   NV-RAM adalah memori yang digunakan oleh BIOS (Basic Input Output System) untuk menyimpan setting, memori ini memerlukan catu daya supaya simpanannya tidak hilang. Oleh karena itu dalam setiap komputer pasti ada sebuah bateri Lithium kecil yang digunakan sebagai catu daya NV-RAM ini.
   SRAM (Static Random Access Memory) adalah jenis RAM yang dibuat dari semikonduktor yang tidak memerlukan kapasitor.
   EDO-RAM (Extended Data Out Random Access Memory) merupakan RAM generasi pertama yang menggantikan FP RAM di CPU. Memori ini mempunyai kapasiti dan kemampuan yang kecil. Jenis RAM ini sudah tidak dihasilkan, Jenis terakhir komputer yang bekerja dengan RAM ini ialah dengan prosesor x86 generasi awal seperti pentium I dan II.
   DRAM (Dynamic Random Access Memory) merupakan memori semikonduktor yang memerlukan kapasitor sebagai tumpuan untuk menyimpan data yang ada di dalamnya. RAM ini memiliki kecepatan lebih tinggi dari EDO-RAM. Namun lebih rendah dibandingkan dengan SRAM. Dalam strukturnya, DRAM hanya memerlukan satu transistor dan kapasitor per bit, dan memiliki kepadatan sangat tinggi.
   DDR SDRAM (Double Data Rate Synchronous Dynamic Random Access Memory) adalah pengembangan dari DRAM yang menggunakan sistem transfer data sinkron namun memiliki kecepatan transfer data yang berlipat. Umumnya memori ini hanya disebut sebagai DDR dan memiliki 3 versi, DDR1, DDR2 dan DDR3. Masing-masing yang membedakan adalah masalah kecepatan transfer data dan jumlah PIN yang ada pada kakinya.

Gambar Jenis-Jenis SDRAM
Ram merk dallas

Ram merk ALI

Ram merk korea 0412

Lihat profil user

7 sistem komputer, bagian motherboard on Mon Sep 09, 2013 9:24 pm


CMOS Baterry

CMOS Baterry merupakan sebuah battery yang digunakan oleh BIOS untuk tetap aktif meski tanpa aliran listrik.Di setiap motherboard,terdapat satubattery CMOS yang terpasang ditempatnya.Dengan ciri,berbentuk bulat pipih,sama seperti battery yang digunakan pada jam tangan.Adapun singkatan dari CMOS adalah“Complementary Metal Oxide Semiconductor”.
Jika motherboard tidak terpasangi oleh battery CMOS,maka pesan error akan tampak disaat booting computer,dan jika komputer tetap dipaksa berjalan tanpa menggunakan battery CMOS,maka Computer tersebut akan beroperasi menggunakanBIOS “default setting”.
Berikut fungsi utama dari Battery CMOS
•    Digunakan Untuk menyimpan waktu pada Computer (time setting).
•    Untuk menyimpan setting BIOS.

Biasanya battery CMOS akan lemah setelah digunakan selama 5 tahun.Karakteristik utama dari CMOS adalah, CMOS hanya menggunakan komsumsi tenaga yang diperlukan, dalam arti sensor CMOS hanya menggunakan tenaga yang kecil dibanding sensor gambar yang lain. study



Hal yang sering dilupakan oleh sebagian orang tentang menanggulangi kerusakan komputer adalah seputar baterai CMOS. Perangkat yang mungil ini memiliki peranan yang tidak kalah pentingnya untuk dapat membuat sistem komputer dapat berjalan dengan lancar.Ciri-ciri baterai CMOS yang bermasalah sebagai berikut:
Ketika komputer dinyalakan maka akan muncul tulisan ‘CMOS Checksum Error’
Sistem penanggalan yang selalu berubah dengan sendirinya meskipun anda sudah mengaturnya secara berulang-ulang (baik pada bios ataupun setelah masuk ke sistem)
Komputer tidak bekerja sama sekali ketika dinyalakan. Tidak ada peringatan apapun yang muncul, tidak ada suara beep sama sekali dan layar monitor tidak menampilkan tulisan apa-apa.
Langkah-langkah untuk mengatasinya antara lain:
Lakukan Clear CMOS yang berfungsi untuk mengembalikan pengaturan bios ke kondisi default (standar bawaan pabriknya). Bisa dilakukan dengan 2 cara yakni:
- Cabut baterai dari tempatnya, setelah ± 5-10 menit pasang kembali baterai tersebut
- Memindahkan posisi jumper pada motherboard. Untuk mempermudah pengerjaan ini anda bisa melihat pada buku panduan motherboard

Periksa dudukan baterai CMOS pada motherboard untuk menghindari dudukan yang kurang pas, terlalu longgar dan sebagainya. Jika semua langkah diatas tidak memberikan hasil maka anda harus mengganti baterai CMOS. Sewaktu membeli yang baru sebaiknya anda membawa baterai yang rusak tadi karena setiap baterai CMOS memiliki jenis yang berbeda-beda terutama pada nomor serialnya yang terdapat pada baterai itu sendiri.Idea
Perlu diketahui, secara sepintas indikasi permasalahan pada baterai CMOS ini tidak jauh berbeda dengan permasalahan pada prosesor dan motherboard, jadi cukup penting bagi kita untuk mengetahui kerusakan seputar baterai CMOS ini. Laughing

Lihat profil user

Gb.line in jack
13. line in jack
jack line in (biru muda) menghuungkan ke tape player atau sumber audio
lainnya. Pada mode 6-channel, funsi jack ini menjadai bass/tengah.


Gb. Line in jack
14. line out jack
jack line out (lime) ini menghubungkan ke headphone atau speaker. Pada
mode 6-channel, funsi jack ini menjadi speaker out depan.


Gb. Line out jack
15. microphone jack
jack mic (pink) ini meghubungkan ke mikrofon. Pada mode 6-channel
funsi jack ini rear speaker out belakang.


Gb. Microphone jack
16. USB 2.0 port 1 dan port 2
kedu port USB (universal serial bus) 4-pin ini disediakan untuk
menghubungkan dengan perangkat USB 2.0.


USB 2.0 port 1 dan port 2
17. USB 2.0 port 3 dan port 4
kedu port USB (universal serial bus) 4-pin ini disediakan untuk
menghubungkan dengan perangkat USB 2.0.


http://daniey.wordpress.com/fungsi-fungsi-perangkat-pada-motherboard/

Lihat profil user

9 fungsi komponen motherboard on Tue Sep 10, 2013 2:13 pm

Bagian motherboard

Konektor Floppy dan IDE
Konektor ini menghubungkan motherboard dengan piranti simpan computer
seperti floppy disk atau harddisk. Konektor IDE dalam sebuah
motherboard biasanya terdiri dari dua, satu adalah primary IDE dan
yang lain adalah secondary IDE. Konektor Primary IDE menghubungkan
motherboard dengan primary master drive dan piranti secondary master.
Sementara, konektor secondary IDE biasanya disambungkan dengan
pirantipiranti untuk slave seperti CDROM dan harddisk slave. Bagaimana
menyambungkan pin dengan kabel? Mudah sekali. Pita kabel IDE memiliki
tanda strip merah pada salah satu sisinya. Strip merah tersebut
menandai, sisi kabel berstrip merah ditancapkan pada pin bernomor 1 di
konektornya. Bila menancap terbalik, piranti yang terpasang tidak akan
dikenali oleh omputer. Hal yang sama berlaku untuk menyambungkan
kabel floppy dengan pin di motherboard.

Gb. Konektor floppy dan IDE



http://www.techpowerup.com/reviews/Thermaltake/GoldenOrb2/images/memory.jpg



Terakhir diubah oleh adji.cimo tanggal Mon Sep 23, 2013 12:17 pm, total 1 kali diubah

Lihat profil user

10 bagian motherboard on Tue Sep 10, 2013 2:20 pm

Socket Memori
Juga ada dua tipe socket memori yang kini beredar di masyarakat
komputer. Memang ada juga socket terbaru untuk Rambus-DRAM tetapi
sampai kini belum banyak pengguna yang memakainya. Socket lama yang
masih cukup populer adalah SIMM. Socket ini terdiri dari 72 pin modul.
Socket yang kedua memiliki 168 pin modul, yang dirancang satu arah.
Anda tidak mungkin memasangnya terbalik, karena galur di motherboard
sudah disesuaikan dengan socket memori tipe DIMM.


Lihat profil user

11 SISTEM KOMPUTER on Tue Sep 10, 2013 8:59 pm

Front Panel


Adalah serangkaian pin yang Anda gunakan untuk menghubungkan berbagai bagian dari front panel yaitu:
Socket Audio ( socket mic dan audio out speaker/ headphone )
Socket USB
Tombol Power
Tombol Reset
Led Power
HDD Led ( led indikator Hardisk )




Pemasangan kabel front panel, umumnya terdiri dari 4 macam, yaitu:
1. Lampu LED Harddisk (HDD LED)
2. Tombol Power (Power SW)
3. Tombol Reset (RESET SW)
4. Lampu LED Power (POWER LED




Umumnya letak port dari kabel panel berada di pojok bawah (jika CPU berdiri), terdiri dari 10 pin dengan salah satu pin yang terletak di ujung kanan atas kosong atau patah.
Pin yang kosong tersebut adalah pin nomor 10, sedangkan ujung yang berseberangan adalah pin nomor 1. Sehingga lima pin dibawah semua bernomor ganjil, dari kiri ke kanan bernomor 1-3-5-7-9 sedangkan pin-pin pada barisan atas bernomor genap 2-4-6-8-10. Ingat baik-baik nomor ini karena anda tidak akan menemukannya di mainboard. Anda hanya bisa mencarinya di buku manual mainboard.
Berikut saya gambarkan susunan pin yang telah saya beri nomor, ingat pin nomor 10 adalah yang kosong agar anda lebih mudah memahaminya.




Pemasangan kabel pada pin urutannya seperti berikut:
1 - 3          Ke kabel HDD LED
2 - 4          Ke kabel POWER LED
5 - 7          Ke kabel RESET SW
6 - 8          Ke Kabel POWER SW
Sedangkan pin nomor 9 biarkan kosong. Perhatikan kolom sebelah kiri, Pin 1, 2 dan 6 dihubungkan dengan kabel positif, hanya pin nomor 5 yang dihubungkan dengan kabel negatif. Sebaliknya, pada kolom sebelah kanan hanya pin nomor 7 yang terhubung ke kabel positif sedangkan pin nomor 3, 4 dan 8 terhubung ke kabel negatif. Sangat mudah untuk menghafal, bukan? 1-3, 2-4, 5-7 dan 6-8. Positif-negatif, positif-negatif ,negatif-positif, dan positif-negatif. Sudah ketahuan jika hanya pin nomor 5-7 yang susunannya terbalik dari yang lain.

Kabel negatif umumnya berwarna putih atau hitam. Tetapi jika kabel putih dan hitam menjadi pasangan maka yang putih yang negatif. Jika tidak ada kabel warna putih atau hitam biasanya akan ada warna merah sebagai kabel positif.







sumber: aranshare.blogspot.com/2012/06/cara-memasang-kabel-front-panel.html

Lihat profil user

12 sistem komputer on Tue Sep 10, 2013 9:00 pm

Casing

Casing komputer adalah sebuah komponen komputer yang berfungsi sebagai tempat kita meletakkan atau menempelkan motherboard, power supply, optical disc drive, hard disk, dan lain sebagainya. Casing komputer ini dibedakan berdasarkan ukurannya yang sering disebut juga sebagai form factor (seperti ATX dan Micro ATX) dimana form factor ini mengacu kepada form factor motherboard yang didukungnya.

Lihat profil user

13 sistem komputer on Wed Sep 11, 2013 9:19 am

Pengertian Slot AGP dan fungsinya


Slot atau Bus AGP adalah sebuah bus yang yang dikhususkan sebagai bus pendukung kartu grafis berkinerja tinggi, menggantikan bus ISA,bus VESA atau Bus PCI yang dahulu digunakan. AGP sendiri singkatan dari Accelerated Graphic Port. AGP pertama kali dibuat oleh intel dalam seri chipset intel 440 pada tahun 1996, sebenarnya AGP di buat berdasarkan bus PCI , tetapi mempunyai kemampuan yang lebih baik, selain itu secara fisik,logis dan secara elektronik, AGP bersifat independent dari PCI, di dalam sebuah sisitem hanya ada satu slot, berbeda dengan PCI yang memiliki banyak slot di dalam satu sistem.




Ada beberapa Spesifikasi dari AGP,mulai dari  AGP 1x, 2x,4x,8x. ada lagi spesifikasi AGP yaitu jenisAGPpro, AGp pro ini jauh lebih bagus karena memiliki slot yang lebih panjang di banding dengan slot AGP biasa.dengan tambahan daya yang lebih besar daripada AGP biasa yaitu 25 watt lebih besar. jika di lihat dari daya yang dapat disupplaynya terlihat jelas bahwa AGPpro dapat digunakan untuk kartu grafis yang berkinerja lebih tinggi yang di tujukan untuk workststion graphic.seperti ATI Firegl. atau NVIDIA Quadro.

Selain faktor kinerja video yang lebih baik, alasan mengapa intel mendesain AGP adalah untuk mengizinkan kartu grafis dapat mengakses memori fisik secara langsung, yang dapat meningkatkan kinerja secara signifikan. tetapi di era tahun 2006 -an AGP telah di geser oleh kartu Grafis yang berbasisi PCI Express x16,yang dapat mentransfer data hingga 4000 mbyte/detik.yang hampir dua kali lebih cepat dari AGP 8x,dengan kebutuhan daya yang lebih sedikit hanya sekitar 800mV saja.


slot AGP






Sumber : http://wwwxfancomp.blogspot.com/2012/07/pengertian-slot-agp-dan-fungsinya.html

Lihat profil user

14 Re: sistem komputer on Wed Sep 11, 2013 1:02 pm

Motherboard – adalah papan sirkuit yang di gunakan untuk menempatkan hardware  lainnya seperti Processor,RAM dan sebagainya. Pada Motherboard terdapat rangkaian elektronik yang komplit untuk menghubungkan antara perangkat keras. Kualitas motherboard yang baik mampu menjaga kesinampungan data (proses) antara sesama hardware dan menjaga konsumsi listrik dan panas yang di timbulkan oleh hardware komputer.

Lihat profil user

15 TI on Wed Sep 11, 2013 1:11 pm

port SATA
   Port SATA, merupakan antarmuka untuk media penyimpanan generasi terbaru. Port SATA bisa digunakan untuk menghubungkan Hard Disk dengan sistem komputer.

Lihat profil user

16 SISTEM KOMPUTER on Wed Sep 11, 2013 1:13 pm


Bagian mother boat salah satunya adalah
1. Soket Prosesor. Soket ini merupakan tempat dimana prosesor dipasang. Jenis soket menentukan prosesor apa yang bisa dipasang pada soket tersebut. Jadi soket tertentu hanya bisa dipasang prosesor tertentu saja.

Lihat profil user

17 Re: sistem komputer on Wed Sep 11, 2013 1:25 pm



Konektor Power
Konektor power adalah pin yang menyambungkan motherboard dengan power
supply di casing sebuah komputer. Pada motherboard tipe AT, casing
yang dibutuhkan adalah tipe AT juga. Konektor power tipe AT terdiri
dari dua bagian, di mana dua kabel dari power supply akan menancap di
situ. Pada tipe ATX, kabel power supply menyatu dalam satu header yang
utuh, sehingga Anda tinggal menancapkannya di motherboard. Kabel ini
terdiri dari dua kolom sesuai dengan pin di motherboard yang terdiri
atas dua larik pin juga. Ada beberapa motherboard yang menyediakan dua
tipe konektor power, AT dan ATX. Kebanyakan motherboard terbaru sudah
bertipe ATX.

Lihat profil user

18 port sound on Wed Sep 11, 2013 5:05 pm

Pengertian Sound Card



Kartu suara (Sound Card) adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara dan merekam suara. Pada awalnya, Sound Card hanyalah sebagai pelengkap dari komputer. Namun sekarang, sound card adalah perangkat wajib di setiap komputer. Dilihat dari cara pemasangannya, sound card dibagi 3:

   Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer.
   Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard.
   Rata-rata, sekarang sudah menggunakan PCISoundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire.


Salah satu contoh sound card yang terbilang sangat sukses di pasaran indonesia adalah Sound Blaster, dari Creative Labs.
Untuk memainkan musik MIDI, pada awalnya menggunakan teknologi FM Synthesis, namun sekarang sudah menggunakan Wavetable Synthesis Sedangkan untuk urusan digital audio, yang dulunya hanyalah 2 kanal (stereo), sekarang sudah menggunakan 4 atau lebih kanal suara (Surround). Kualitas nya pun sudah meningkat dari 8 bit, kemudian 16 bit, dan sekarang sudah 24 bit, bahkan 32 bit.


Cara Kerja
Ketika anda mendengarkan suara dari sound card,data digital suara yang berupa waveform .wav atau mp3 dikirim ke sound card. Data digital ini di proses oleh DSP (Digital Signal processing : Pengolah signal digital) bekerja dengan DAC (Digital Analog Converter :Konversi digital ke Analog ). Mengubah sinyal digital menjadi sinyal analog, yang kemudian sinyal analog diperkuat dan dikeluarkan melalui speaker.
Ketika anda merekam suara lewat microphone. suara anda yang berupa analog diolah oleh DSP, dalam mode ADC ( Analog Digital Converter : Konversi analog ke digital). Mengubah sinyal analog menjadi sinyal digital yang berkelanjutan. Sinyal digital ini simpan dalam format waveform table atau biasa ditulis Wav(wave) dalam disk atau dikompresi menjadi bentuk lain seperti mp3


Sumber : http://phunyaniee.blogspot.com/2010/07/pengertian-sound-card.html

Lihat profil user
Port I/O (Input Output Connector)

Port I/O (Input Output Connector) terdiri dari :

• Port Mouse type PS2 berfungsi untuk memasang mouse
• Port keyboard type PS2 berfungsi untuk memasang keyboard
• Port Parallel berfungsi untuk memasang printer
• Port USB berfungsi untuk memasang perangkat tambahan jenis USB
• Port series berfungsi untuk menghubungkan monitor yang menggunakan VGA onboard
• Port VGA berfungsi untuk menghubungkan monitor yang menggunakan VGA card
• Port LAN berfungsi untuk memasang konector RJ 45
• Port Sound berfungsi untuk memasang perangkat tambahan seperti headset , speaker , dan microphon





sumber : http://www.tekomuter.com/2012/07/bagian-bagian-motherboard-dan-fungsinya.html

Lihat profil user

20 Pengertian USB on Thu Sep 12, 2013 9:26 am

Universal Serial Bus (USB) adalah standar bus serial untuk perangkat penghubung, biasanya kepada komputer namun juga digunakan di peralatan lainnya seperti konsol permainan, ponsel dan PDA.

Sistem USB mempunyai desain yang asimetris, yang terdiri dari pengontrol host dan beberapa peralatan terhubung yang berbentuk pohon dengan menggunakan peralatan hub yang khusus.

Desain USB ditujukan untuk menghilangkan perlunya penambahan expansion card ke ISA komputer atau bus PCI, dan memperbaiki kemampuan plug-and-play (pasang-dan-mainkan) dengan memperbolehkan peralatan-peralatan ditukar atau ditambah ke sistem tanpa perlu mereboot komputer. Ketika USB dipasang, ia langsung dikenal sistem komputer dan memroses device driver yang diperlukan untuk menjalankannya.

USB dapat menghubungkan peralatan tambahan komputer seperti mouse, keyboard, pemindai gambar, kamera digital, printer, hard disk, dan komponen networking. USB kini telah menjadi standar bagi peralatan multimedia seperti pemindai gambar dan kamera digital.






Sejarah versi

Standard USB telah berevolusi kebeberapa versi:
Pre-rilis




  •  USB 0.7: dirilis November 1994.
  • USB 0.8: dirilis December 1994.
  •  USB 0.9: dirilis April 1995.
  • USB 0.99: dirilis August 1995.
  • USB 1.0 Release Candidate: dirilis November 1995.



USB versi 1

USB versi 1 dirilis Januari 1996.

USB versi 2

USB versi 2.0 dirilis April 2000. Perbedaan paling mencolok dengan versi sebelumnya, yaitu pada versi 2.0 adalah kecepatan transfer yang jauh meningkat. Kecepatan transfer data USB dibagi menjadi tiga, antara lain:




  • Super speed data dengan frekuensi clock 4,800.00Mb/s
  • High speed data dengan frekuensi clock 480.00Mb/s dan tolerasi pensinyalan data pada ± 500ppm.
  • Full speed data dengan frekuensi clock 12.000Mb/s dan tolerasi pensinyalan data pada ±0.25% atau 2,500ppm.
  • Low speed data dengan frekuensi clock 1.50Mb/s dan tolerasi pensinyalan data pada ±1.5% atau 15,000ppm.



USB versi 3

USB versi 3.0 dirilis November 2008. Beberapa perubahan telah diimplementasikan di USB 3.0 seiring dengan peningkatan penggunaan perangkat eksternal dan kebutuhan kecepatan lebih tinggi. Kecepatan transfer data USB 3.0 sekitar 3.2 Gbps (400 MB/s), dan secara teori dapat mencapat 4.8 Gbps. Kecepatan ini 6 sampai 10x lebih cepat dari maksimal kecepatan USB 2.0. USB 3.0 mengenalkan teknologi transfer data dua arah (full duplex), sehingga dapat membaca dan menulis data secara bersamaan (simultan). USB 2.0 dan sebelumnya belum mendukung teknologi bi-directional ini. Tegangan listrik diturunkan dari 4.4V menjadi 4V, kemudian arus juga ditingkatkan (menjadi 150mA), sehingga selain lebih hemat energi, sebuah port USB 3.0 dapat digunakan 4-6 perangkat. Power managemen lebih baik dibanding USB 2.0, sehingga mendukung idle, sleep dan suspend. Ujung USB 3.0 akan sama dengan USB 2.0 (standard), tetapi kabel didalamnya akan lebih banyak, ada tambahan 4 jalur kabel dibanding USB 2.0 (total ada 9 jalur kabel).


Protokol USB
Persinyalan USB

USB adalah host-centric bus di mana host/terminal induk memulai semua transaksi. Paket pertama/penanda (token) awal dihasilkan oleh host untuk menjelaskan apakah paket yang mengikutinya akan dibaca atau ditulis dan apa tujuan dari perangkat dan titik akhir. Paket berikutnya adalah data paket yang diikuti oleh handshaking packet yang melaporkan apakah data atau penanda sudah diterima dengan baik atau pun titik akhir gagal menerima data dengan baik.

Setiap proses transaksi pada USB terdiri atas:




  • Paket token/sinyal penanda (Header yang menjelaskan data yang mengikutinya)
  • Pilihan paket data (termasuk tingkat muatan) dan
  • Status paket (untuk acknowledge/pemberitahuan hasil transaksi dan untuk koreksi kesalahan)




Nomor kaki (dilihat pada soket):




Kaki Fungsi
  1 VBUS (4.75–5.25 V)
  2 D−
  3 D+
  4 GND
  Shell Shield

Lihat profil user

21 Hardisk on Fri Sep 13, 2013 12:46 pm



Hard disk merupakan media penyimpanan data pada komputer yang terdiri dari kumpulan hard disk magnetik dan berputar, serta komponen elektronik lainnya. Hard disk digunakan untuk menyimpan data,dokumen dan file – file lain di dalam sebuah komputer. Jadi harddisk merupakan bagian komponen komputer yang sangat penting.
Hard disk atau sering disingkat HDD ,pertamakali hanya berkapasitas 10 mb dan hanya dapat menyimpan lagu berformat MP3 . Namun sesusai perkembangan jaman saat ini kapasitas hard disk sudah ada yang 2 Tera Byte.
Apa pengertian hard disk secara luas atau detail?
Di paragraf yang sebelumnya saya sudah berbagi pengetahuan tentang pengertian hard disk secara singkat atau secara umum. Selanjutnya saya akan menjelaskan pengertian hard disk secara detail atau luas.

piringan
Hard disk menggunakan piringan datar yang disebut platter, yang pada kedua sisi yang dilapisi dengan bahan yang dirancang untuk dapat menyimpan informasi magnetis. Platter-platter dengan melubangi di tengah disusun kembali pada sumbu putarnya. Platter berputar dengan kecepatan yang sangat tinggi yang dikendalikan oleh motor spindle yang terhubung ke poros. Khusus alat elektromagnetik keaksaraan bernama Head dipasang pada slider dan digunakan untuk menyimpan informasi dalam sebuah disk atau membaca. Slider dipasang pada lengan, yang semuanya terhubung secara mekanis untuk koleksi tunggal pada permukaan disk dan terhubung melalui perangkat yang disebut actuator. Ada juga dewan logika untuk mengatur aktivitas komponen lain dan berkomunikasi dengan PC.
ATA / EIDE. EIDE hard disk (Enhanced Integrated Drive Electronics) atau ATA (Advanced Technology Attachment) adalah versi terbaru dari disk standar yang cocok untuk koneksi data ke device lainnya. Banyak produsen memiliki berbagai disk EIDE / ATA disk yang disk dapat dihubungkan langsung ke bus PCI dan yang digunakan di banyak PC (personal computer).
SCSI. Banyak disk  yang dirancang untuk koneksi ke bus SCSI standar. Disk cenderung lebih mahal, tapi memiliki kinerja yang lebih baik yang mungkin karena bus SCSI kelebihan dibandingkan bus PCI. Akses ke hal yang sama dapat dilakukan untuk banyak disk drive sebagai antarmuka drive aktif terhubung ke bus SCSI hanya ketika drive siap untuk mentransfer data. Hal ini sangat berguna dalam aplikasi dimana terdapat sejumlah besar permintaan untuk file kecil, yang sering terjadi dalam komputer yang digunakan sebagai file server.
RAID. Menjanjikan performa besar dan menyediakan penyimpanan yang besar dan dapat diandalkan. Disk digunakan baik dalam komputer performa tinggi dan dalam sistem yang memerlukan keandalan secara dramatis lebih tinggi dari tingkat normal. Namun, dengan penurunan harga ke tingkat yang lebih terjangkau, disk menjadi lebih menarik bahkan untuk sistem komputer dengan ukuran rata – rata.
SATA. SATA hard disk dari jenis (Serial Advanced Technology Attachment), ATA (Advanced Technology Attachment) dengan menggunakan versi serial kabel tipis yang memiliki kabel kecil. Total sekitar dua pertiga total kabel harddisk dengan tipe EIDE atau ATA disk diberi nomor 39 pin dan SATA memiliki kecepatan transmisi data yang sangat tinggi dan mengurangi latency. Jadi, bus serial ini mampu melebihi kecepatan bus paralel.

SSD tehnology
Dan yang terakhir perkembangan jenis hard disk yang paling baru yaitu SSD (Solid State Disk) sudah menggunakan teknologi seperti USB Drive atau memori komputer. Bila Anda perhatikan bahwa media seperti USB Drive ini tidak memiliki bagian yang bergerak tau seperti disk lainnya yang menggunakan sebuah piringan.
Intel menggandeng pabrikan asal Taiwan yaitu Kingston untuk memasarkan SSD Intel sehingga kehadiran kedua nama tersebut menjadikan pasar SSD makin bertambah. Nama yang sudah tidak asing lagi di dunia SSD adalah Sandisk, Samsung, Imation, Toshiba dan bahkan Seagate pun akan merambah juga ke pasar SSD ini. Memang kedepannya media penyimpanan akan lebih mengarah ke SSD karena memiliki banyak keunggulan dibandingkan media penyimpanan saat ini seperti Harddisk.

Lihat profil user

22 Re: sistem komputer on Fri Sep 13, 2013 7:24 pm

Southbridge, sebutan untuk komponen pembantu northbridge yang menghubungkan northbridge dengan komponen atau periferal lainnya.
Slot PCI Express x16, merupakan slot khusus yang bisa dipasangi kartu VGA generasi terbaru.
Slot PCI Express x1, merupakan slot untuk memasang periferal (kartu atau card) lainnya selain kartu VGA.

Lihat profil user

23 sistem komputer on Sat Sep 14, 2013 10:31 am

sound card




Sound card adalah Kartu suara. Suatu komponen yang terdapat dalam PCyang bertugas untuk menunjang fungsi sebagai pembangkit suara dalam PC.
Fungsi sound card ialah file menambahkan kemampuan pengolahansuara pada komputer serta mengatur komunikasi anata komputer denganpiranti audio seperti speaker dan microphones.
Sound Card dilengkapi dengan berbagai port untuk menghubungkan piranti audio seperti: speaker, microphone, piranti midi serta joystick.
Kartu suara (Sound Card) adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara. Pada awalnya, Sound Card hanyalah sebagai pelengkap dari komputer. Namun sekarang, sound card adalah perangkat wajib di setiap komputer. Dilihat dari cara pemasangannya, sound card dibagi 3:

Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer.
 Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI
 Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melaluieksternal port , seperti USB atau FireWire

Untuk memainkan musik MIDI, pada awalnya menggunakan teknologi FM Synthesis, namun sekarangsudah menggunakan Wavetable SynthesisSedangkan untuk urusan digital audio, yang dulunya hanyalah 2 kanal (stereo), sekarang sudah menggunakan 4 atau lebih kanal suara (Surround). Kualitas nya pun sudahmeningkat dari 8 bit, kemudian 16 bit, dan sekarang sudah 24 bit, bahkan 32 bit.
Smile Surprised ShockedRazz



Terakhir diubah oleh Inayatul Badriyani tanggal Sat Sep 14, 2013 10:37 am, total 2 kali diubah

Lihat profil user

24 Re: sistem komputer on Sat Sep 14, 2013 10:33 am

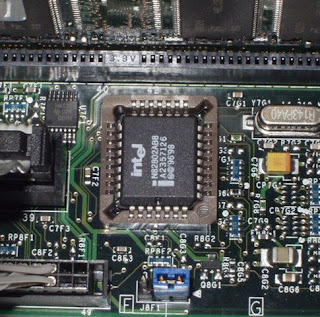

Pengertian BIOS dan fungsinya


Bios merupakan singkatan dari Basic Input Output System. Bios merupakan sebuah program atau software antarmuka tingkat rendah yang berfungsi mengendalikan atau mengontrol perangkat keras yang terpasang pada komputer.
Bios disimpan atau ditanamkan di ROM ( read only memory ).
Setiap Motherboard memiliki yang namanya Bios, dan bila bios ini rusak maka kemungkinan besar motherboard tidak dapat digunakan kembali ( kecuali bios di install ulang atau di upgrade ). Karena Bios ditanamkan di ROM, maka kemungkinan kita hanya bisa merubah pengaturan yang telah ada, misalkan kita merubah besarnya memory yang digunakan untuk VGA yang berjenis onboard, atau mengubah waktu dan tanggal, serta mengubah settingan dasar lainnya. Namun yang paling sering dirubah dan perlu diketahui yaitu merubah urutan booting, dan mengecek ada tidaknya suatu komponen komputer yang kita pasang. Misalkan kita memasang harddisk di komputer kita, namun setelah kita cek dibios tidak ada harddisk maka kemungkinan harddisk tidak terpasang dengan benar, jadi bios ini sangat penting peranannya bagi jalannya sistem komputer.
Ada berbagai macam merek Bios, tergantung motherboard yang kita pakai . Yang terkenal yaitu, AMI BIOS, Phoenix BIOS, dll.
Jika anda akan merubah settingan bios, anda dapat melakukannya pada saat proses booting (menyalakan komputer), setiap Bios memiliki cara masing masing untuk masuk ke dalam Menu biosnya, yang paling umum adalah menekan tomboldel atau alt+f4. Lihat saja petunjuk yang keluar dilayar monitor pertama kali komputer dinyalakan.
Istilah BIOS pertama kali muncul dalam sistem operasi CP/M, yang merupakan bagian dari CP/M yang dimuat pada saat proses booting dimulai yang berhadapan secara langsung dengan perangkat keras (beberapa mesin yang menjalankan CP/M memiliki boot loader sederhana dalam ROM). Kebanyakan versi DOS memiliki sebuah berkas yang disebut "IBMBIO.COM" (IBM PC-DOS) atau "IO.SYS" (MS-DOS) yang berfungsi sama seperti halnya CP/M disk BIOS.




Fungsi Bios
1.  Mengenali semua hardware / perangkat keras yang terpasang pada PC / Komputer.
2.  Inisialisai ( Penyalaan ), serta pengujian terhadap semua perangkat yang terpasang ( Dalam proses yang dikenal dengan istilah Power On Self Test)
3.  Mengeksekusi MBR ( Master Boot record ) Yang berada pada sector pertama pada harddisk, yang fungsinya ialah untuk memanggil Sistem Operasi dan Menjalankannya.
4. Mengatur beberapa konfigurasi dasar dalam komputer (tanggal, waktu, konfigurasi media penyimpanan, konfigurasi proses booting/urutan booting, kinerja, serta kestabilan komputer)
5. Membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Services.

Lihat profil user

25 Re: sistem komputer on Sun Sep 15, 2013 11:22 am

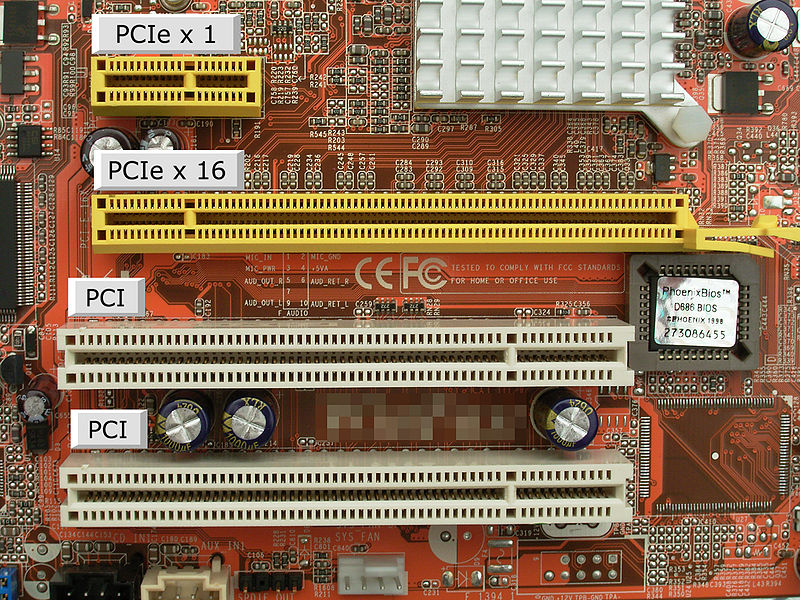

Slot pci
Slot PCI adalah kepanjangan dari peripheral Component interconnect.yaitu bus yang didesain untuk menangani bebrapa perangkat keras. tujuan di bentuknya bus ini adalah untuk menggantikan Bus ISA/EISA yang sebelumnya digunakan oleh IBM PC atau kompatible lainnya.

Komputer lama menggunakan slot ISA yang merupakan bus yang lamban, sejak kemunculannya sekitar tahun 1992. Slot / bus PCI ini masih di gunakan sampai sekarang, haingga sampai keluar versi terbarunya yaitu PCI express.

Slot PCI yang lama bisa di gunakan untuk berbagai keperluan seperti untuk pemasangan Tv tuner, Sound card,USb card dll.

banyak perubahan pada PCI ini dari masa kemasa berikut data-datanya :
• PCI 1.0 juni 1992, merupakan spesifikasi aslinya yang memiliki lebar bus 32 bit atau 64 bit.
• PCI 2.0 april 1993. jenis konektor dan papan ekspansi.
• PCI 2.1 Juni 1995 ,operasi 66 MHz di berlakukan,perubahan pada latency, adanya fungsi transaction ordering
• PCI 2.2 januari 1999, fitru manajemen daya di berlakukan.
• PCI X.1.0 sepetmber 1999. spesifikasi PCI .X 133 MHz
• Mini PCI November 1999, untuk motherboard dengan foam factor yang kecil.
• PCI 2.3 maret 2002 ,pensinyalan 3.3 volt.
• PCI.X2.0 juli 2003 dukungan modus kerja 266 MHz sampai 533 MHz
• PCI Express 1.0 juli 2002, cara transmisi serial  dengan kecepatan 2500 mb/s. tiap jalur tiap transmisi tiap arah,menggunakan sinyal 0.8 volt.yang di desain untuk menggantikan PCI 2.X dalam sisitem komputer.

Lihat profil user

26 Re: sistem komputer Today at 10:51 am

Sponsored content


Topik sebelumnya Topik selanjutnya Kembali Ke Atas  Message [Halaman 1 dari 2]

Pilih halaman : 1, 2  Next

Permissions in this forum:
Anda tidak dapat menjawab topik
